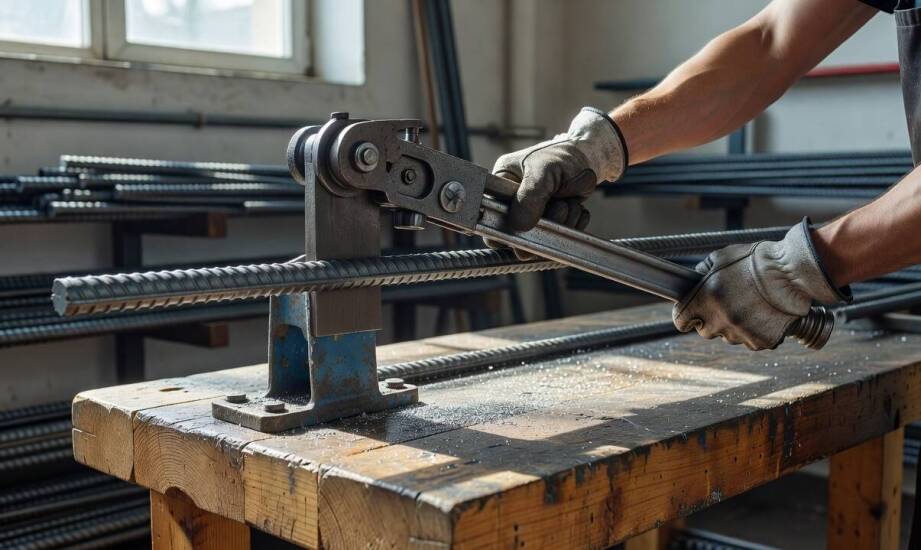

Jak napęd mechaniczny i układ tnący wyznaczają zakres pracy gilotyny do prętów

W codziennej praktyce warsztatowej oraz na rozległych placach budowy operatorzy maszyn często spotykają się z sytuacją, w której to samo proste urządzenie tnące obsługuje stal o skrajnie różnych średnicach. Proces ten przebiega jednak w zmiennym tempie, a zapotrzebowanie na energię fizyczną rośnie wraz z każdym kolejnym milimetrem grubości ciętego elementu. Różnice w wydajności obróbki grubego i cienkiego materiału wynikają bezpośrednio z geometrii układu napędowego, który pozwala elastycznie dostosować siłę pracownika do konkretnego oporu stawianego przez metal. Zrozumienie relacji między zakresem ruchu długiego ramienia a ostateczną pracą hartowanego ostrza tłumaczy, dlaczego przy twardych profilach konieczne jest użycie znacznie większego nacisku. Zależności te definiują rzeczywiste możliwości danego stanowiska roboczego, wskazując jednoznacznie granice wydolności ludzkich mięśni zestawionych z prawami mechaniki.

Przeczytaj również: Jakie są kluczowe komponenty elektryczne w nowoczesnych częściach tramwajowych?

Mechanika dźwigni a opór przecinanego materiału

Ręczny układ tnący opiera się na działaniu klasycznej dźwigni, całkowicie eliminując potrzebę stosowania silników elektrycznych, wrażliwych sterowników czy skomplikowanych pomp hydraulicznych. Głównym elementem przenoszącym energię operatora jest masywne ramię, które łączy się ze stabilną osią obrotu zwaną punktem podparcia. To właśnie ten stosunkowo niewielki sworzeń przyjmuje ogromne obciążenia strukturalne i przekazuje wygenerowany moment obrotowy bezpośrednio na blok mocujący z nożami. Noże tnące ścinają twardą stal w płaszczyźnie pionowej, co wymaga zawsze pewnego i nieruchomego ułożenia pręta na dolnej matrycy. Długość ramienia roboczego względem krótkiej odległości od osi obrotu do samej linii cięcia decyduje o końcowej wartości przełożenia mechanicznego.

Przeczytaj również: Części rowerowe — jak wybrać i porównać najpopularniejsze elementy sprzętu

Większe przełożenie konstrukcyjne sprawia, że operator przecina grubszy materiał zbrojeniowy przy relatywnie niewielkim wysiłku fizycznym. Fizyka tego procesu ma jednak swoją widoczną cenę, ponieważ dłuższa droga pokonywana przez koniec dźwigni znacząco spowalnia sam moment ostatecznego podziału materiału. Kiedy stalowy pręt ma zaledwie kilka milimetrów, hartowane ostrze pokonuje barierę błyskawicznie, niemal bez wyczuwalnego oporu na rączce. Wraz ze wzrostem grubości podawanego wsadu pole przekroju poprzecznego rośnie proporcjonalnie do kwadratu promienia obrabianego walca. Powoduje to gwałtowny skok oporu stawianego przez stal węglową lub gęsto żebrowaną, która stawia opór naprężeniom ścinającym. Pracownik musi wówczas zrekompensować tę barierę odpowiednio mocniejszym naciskiem, co naturalnie ogranicza tempo pracy, wymaga zaangażowania całego ciała i prowadzi do szybszego zmęczenia pod koniec zmiany roboczej.

Przeczytaj również: Jak podróżować komfortowo busem z Lubelskiego do Włoch?

Zastosowanie ręcznych urządzeń w zbrojarni

Typowe stanowisko zbrojarskie wymaga rygorystycznego planowania przestrzeni, zwłaszcza gdy codzienna praca odbywa się bez stałego dostępu do trójfazowego zasilania czy sieci pneumatycznej. Tradycyjna gilotyna mechaniczna do prętów doskonale sprawdza się w małych zakładach, gdzie mobilność i niezawodność wyposażenia mają absolutny priorytet nad masową produkcją taśmową. Sprzęt ten nie generuje chmur gorących iskier ani dokuczliwego hałasu charakterystycznego dla szybkoobrotowych szlifierek kątowych, co radykalnie poprawia warunki bezpieczeństwa panujące w zamkniętej hali lub na otwartym placu budowy. Konstrukcja maszyny wymusza jedynie przygotowanie płaskiego podłoża, które zapobiegnie niebezpiecznemu kołysaniu się ramy podczas naciskania na rączkę.

W procesie prefabrykacji powtarzalnych elementów budowlanych liczy się przede wszystkim tempo płynnego przygotowania wsadu przed etapem spawania lub wiązania szkieletów. Jeśli zakład tworzy krótkie serie zbrojenia o mniejszych średnicach, ręczny napęd pozwala na błyskawiczne działanie bez czasochłonnego przezbrajania ciężkiego parku maszynowego. Analizując rynek niezawodnych rozwiązań dla przemysłu, warto opierać się na sprawdzonych dostawcach certyfikowanego wyposażenia. Sprzęt dźwignicowy i logistyczny oferowany przez markę TOR-INDUSTRIES udowadnia, że proste mechanizmy pozbawione zasilania wciąż znajdują powszechne uznanie w najbardziej wymagających środowiskach produkcyjnych. Brak delikatnych komponentów elektronicznych obniża ryzyko nagłych przestojów, co ma fundamentalne znaczenie podczas realizacji napiętych harmonogramów inwestycyjnych. Rolą ekipy montażowej pozostaje jedynie zadbanie o stabilne zakotwienie podstawy urządzenia w betonie, aby potężna siła nacisku nie przewróciła stalowego korpusu w trakcie obróbki grubych profili żebrowanych.

Przydatność bezsilnikowych nożyc do stali opiera się całkowicie na niezmiennych prawach fizyki, geometrii samej dźwigni oraz parametrach wytrzymałościowych obrabianego stopu. Zrozumienie zasady działania głównego punktu podparcia oraz ograniczeń wynikających z dynamicznego wzrostu pola przekroju metalu pozwala kierownikom na świadome planowanie obciążenia fizycznego załogi. Ostateczny dobór preferowanej technologii cięcia na placu budowy lub w specjalistycznym zakładzie zbrojarskim wymaga chłodnej oceny własnych możliwości przestrzennych oraz oczekiwanego tempa wytwarzania detali. Eliminacja skomplikowanej automatyki na rzecz czystej mechaniki bardzo często okazuje się najrozsądniejszym krokiem gwarantującym ciągłość prac zbrojeniowych.
